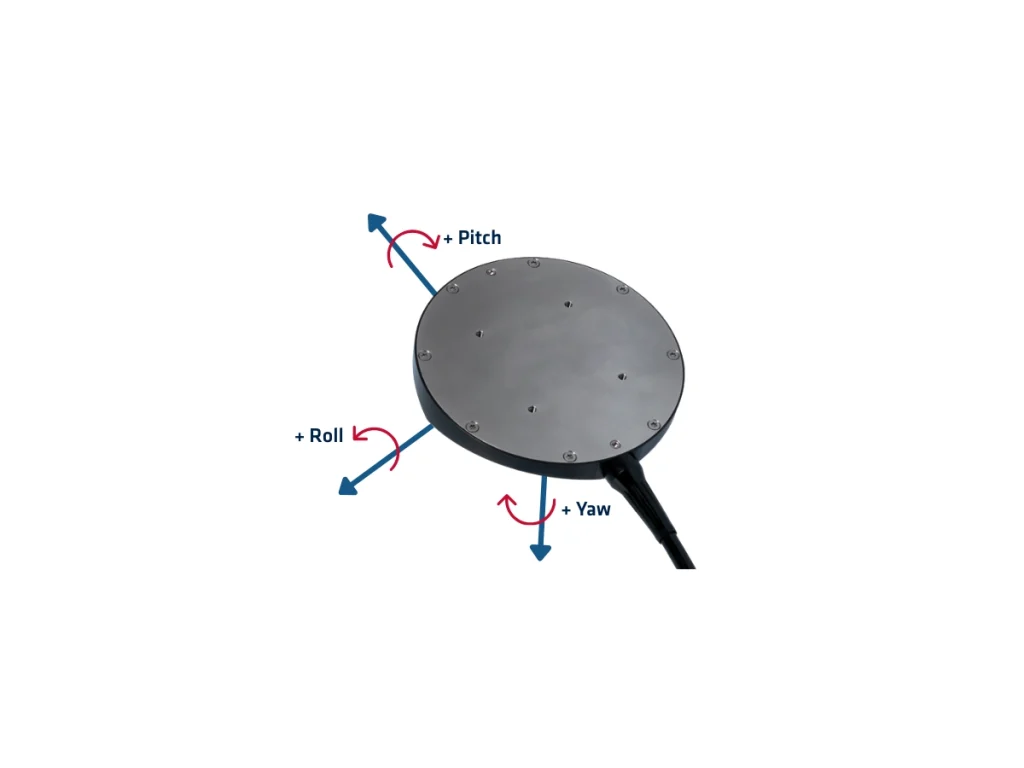

DVL(Doppler Velocity Log)은 해저면 또는 수주에 대한 수중 차량의 속도를 측정하는 데 사용되는 음향 센서입니다. 아래쪽 또는 바깥쪽으로 기울어진 트랜스듀서에서 음파를 방출하여 작동합니다. 이러한 음향 펄스는 해저 또는 물에 떠 있는 입자에서 반사되어 센서로 돌아갑니다. 그런 다음 시스템은 방출된 신호와 수신된 신호 간의 주파수 변화인 도플러 편이를 계산하여 3차원(서지, 스웨이 및 Heave)으로 차량의 속도를 결정합니다.
DVL은 특히 GNSS 신호를 사용할 수 없는 수중 항법에 필수적입니다. DVL은 시간에 따른 속도를 통합하여 위치를 추정하고, 움직임을 추적하고, 안정적인 코스를 유지하는 데 도움을 줍니다. 자율 수중 차량(AUV), 원격 조종 차량(ROV) 및 유인 잠수정에서 일반적으로 사용됩니다. 이러한 센서는 해양 연구, 해저 측량, 해양 인프라 설치 및 파이프라인 검사와 같은 애플리케이션에도 널리 사용됩니다. 고정밀 DVL은 종종 관성 항법 시스템(INS)과 통합되어 특히 까다로운 환경에서 정확도와 견고성을 향상시킵니다.
전반적으로 DVL은 중요한 항법 데이터를 제공하여 얕은 바다 및 심해 임무 모두에서 수중 시스템의 안정적인 작동 및 기동을 가능하게 합니다.
DVL은 어떻게 작동하나요?
DVL 센서의 중요성을 이해하려면 먼저 DVL 센서가 무엇이고 어떻게 작동하는지 알아야 합니다. 기본적으로 DVL 센서는 해저 또는 해수면에 대한 수중 차량의 속도를 측정하는 음향 내비게이션 도구입니다. 아래쪽으로 기울어진 여러 변환기에서 음파를 방출하여 작동합니다.
센서는 해저 또는 물 속의 입자에서 튕겨져 되돌아오는 파동을 방출하여 방출된 신호와 수신된 신호 간의 주파수 이동(도플러 이동)을 분석하여 속도를 결정할 수 있습니다.
센서 아키텍처
DVL 센서의 구조를 더 자세히 살펴보면, 여러 중요한 구성 요소가 포함되어 있습니다. 트랜스듀서는 음향 Pulse의 방출기이자 수신기로서 측정 프로세스의 기초를 형성합니다. 온보드 프로세서는 도플러 편이를 해석하고 결과 속도 벡터를 계산하는 역할을 합니다. 또한 내구성이 뛰어난 하우징은 모든 내부 전자 장치를 가혹한 수중 환경으로부터 보호하여 장기적인 작동과 신뢰성을 보장합니다. 마지막으로 데이터 인터페이스는 DVL을 관성 항법 시스템(INS) 또는 온보드 데이터 로거와 같은 외부 시스템에 연결하여 복잡한 수중 플랫폼에 원활하게 통합할 수 있도록 합니다.
더욱이, DVL 센서는 단순 속도 측정을 넘어 포괄적인 수중 항법 솔루션에서 필수적인 역할을 수행합니다. DVL 시스템은 시간 경과에 따라 지속적으로 수집된 속도 데이터를 통합하여 차량의 위치를 추정합니다. 이는 자율 수중 차량(AUV) 및 원격 조종 차량(ROV)이 임무 수행 동안 정확한 궤적을 유지하기 위해 이러한 센서에 의존하는 경우에 특히 유용합니다.
DVL의 내비게이션 활용 시 이점
DVL은 항법 외에도 수중 매핑 및 지도 제작에 필수적입니다. DVL 센서는 실시간 고해상도 속도 데이터를 제공합니다. 이 데이터는 정밀 추적 및 위치 지정을 지원합니다. 정밀한 위치 지정은 해저 매핑, 인프라 검사 및 환경 모니터링에 필수적입니다. 측량사는 DVL 데이터를 사용하여 정확한 수심 지도를 작성합니다. 또한 이 정보를 사용하여 해저 자산을 찾습니다. 또한 해저면의 퇴적물 이동을 모니터링합니다.
또한 DVL 센서는 해양 연구에서 중요한 응용 분야를 찾습니다. 과학자들은 이를 사용하여 해류 속도를 측정하고, 퇴적물 운반 패턴을 분석하고, 해양 동물 행동을 연구합니다. 연구자들은 전략적 위치에 DVL 장착 플랫폼을 배치함으로써 해양 역학 및 기후 관련 변화에 대한 이해에 기여하는 귀중한 장기 데이터 세트를 수집할 수 있습니다.
도플러 속도 로그 센서 응용 분야
산업 용도로 전환하면 DVL 센서는 해양 석유 및 가스 분야에서 널리 사용됩니다. 여기서 정확한 항법 및 위치 결정은 특히 파이프라인, 웰헤드 및 라이저와 같은 해저 인프라를 배치하고 서비스할 때 가장 중요합니다. DVL 센서는 상당한 깊이에서 복잡한 작업을 수행하는 수중 차량을 정밀하게 제어하여 안전과 운영 효율성을 모두 향상시킵니다.
기술적인 관점에서 볼 때, 몇 가지 주요 발전 사항이 최신 DVL 시스템의 성능과 신뢰성을 보장합니다. 고주파 음향 트랜스듀서는 단거리 작업에 탁월한 해상도를 제공하는 반면, 저주파는 장거리 측정을 가능하게 합니다. 정교한 신호 처리 알고리즘은 환경 소음을 필터링하고 염도, 온도 및 압력 변화를 보정하여 성능을 더욱 향상시킵니다. 이러한 요소는 수중 음파 전파에 큰 영향을 미칩니다.
또한 많은 DVL 센서가 INS 및 GNSS 시스템과 함께 작동합니다. 결합되면 이러한 기술은 신호 손실 및 환경 파괴에 강한 강력한 항법 기능을 제공합니다. 이러한 이중화는 외부 위치 참조를 사용할 수 없는 장기 임무 또는 심해 조건에서 매우 중요합니다.
중요하게도 측정 정확도를 유지하려면 정기적인 교정 및 환경 보정 절차가 필수적입니다. 기술자는 광범위한 임무 및 작동 환경에서 데이터 무결성을 보장하기 위해 변화하는 조건을 고려하여 센서를 주기적으로 조정해야 합니다.
결론적으로 DVL 센서는 현대 수중 작업의 초석이 되었습니다. 안정적인 항법을 가능하게 하고, 과학적 탐사를 지원하고, 산업 워크플로를 개선하고, 해저 매핑의 정밀도를 향상시킵니다. 음향 기술과 데이터 처리가 계속 발전함에 따라 DVL 센서는 계속 진화하고 해양의 미스터리를 풀고 파도 아래 중요한 인프라를 지원하는 데 없어서는 안 될 도구로 남아 있습니다.
다른 DVL 애플리케이션 살펴보기
DVL 기술이 표준 내비게이션을 넘어 광범위한 해양 작업을 어떻게 지원하는지 살펴보십시오. 무인 수상 선박(USV)에서 자율 수중 차량(AUV)에 이르기까지 임무 성공에 중요한 정확한 속도 및 위치 데이터를 제공합니다. 해저 인프라 검사, 해저 매핑 또는 과학 연구에 사용되든 이러한 센서는 까다로운 수상 및 수중 환경에서 안정적인 성능을 보장합니다.
